Μηχανισμός δίφυλλης ανοιγόμενης γκαραζόπορτας με δύο μοτέρ, ηλεκτρονικό πίνακα ελέγχου και δέκτη σε στεγανό πλαστικό κουτί, 2 τηλεχειριστήρια και φωτοκύτταρα ασφαλείας.
- Κωδικός προϊόντος (SKU): PERSA-400-FULL-KIT
- Μέγιστη δύναμη ώθησης: 2800N
- Μέγιστο πλάτος ανά θυρόφυλλο: 3m
- Τύπος μηχανισμού: Γραμμικός, Ηλεκτρομηχανικός, Μόνιμης λίπανσης με γράσο, Μη-αντιστρέψιμος
- Ανοιγοκλεισίματα ανά ώρα: έως 20 στους 20°C
- Ωφέλιμη διαδρομή εμβόλου: 40 cm
- Μέγιστη γωνία ανοίγματος: 90°
- Τάση λειτουργίας μοτέρ: 230 Vac (μονοφασικό)
Το πιο δυνατό και ενισχυμένο ΣΕΤ για ανοιγόμενες αυλόπορτες με δύναμη ώθησης που φτάνει τα 2800N
To σετ δίφυλλης ανοιγόμενης γκαραζόπορτας motorline PERSA400 (FULL ΚΙΤ) αποτελείται από δύο πανίσχυρους κινητήρες με μέγιστη δύναμη ώθησης 2800N. Είναι δυνατό και εύκολο στην εγκατάσταση. Πρόκειται για ένα πλήρες σύστημα για τον αυτοματισμό ανοιγόμενων αυλοπορτών με 2 θυρόφυλλα.

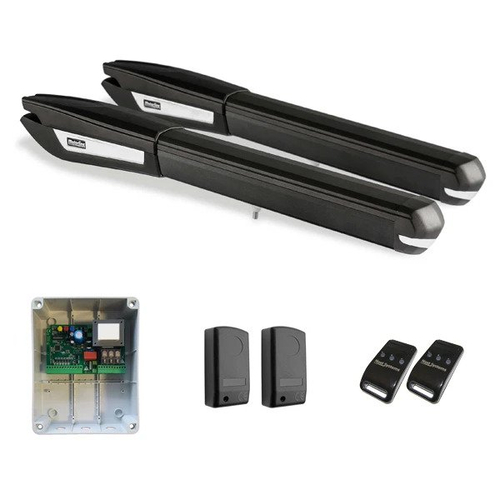

Το συγκεκριμένο σετ αποτελείται από:
- 2 x μοτέρ 300 Watt το καθένα (γραμμικοί μηχανισμοί ή μπράτσα)
- 1 x πίνακα ελέγχου με στεγανό πλαστικό κουτί και στηπιοθλίπτες
- 2 x ασύρματα τηλεχειριστήρια
- 1 x σετ (πομπός και δέκτης) φωτοκύτταρα ασφαλείας ενσύρματα
Περιλαμβάνονται επίσης: βάσεις και πίροι στήριξης για τα μοτέρ, 2 πυκνωτές 12.5μF, 2 κλειδιά αποσύμπλεξης και οδηγίες εγκατάστασης.
Προαιρετικά, μπορείτε να επεκτείνετε το ΚΙΤ προσθέτωντας και άλλα αξεσουάρ όπως φανό ειδοποίησης λειτουργίας, εξωτερική κεραία για αύξηση της εμβέλειας, κλειδομπουτονιέρα, εξτρά τηλεχειριστήρια κλπ.
Καλέστε μας για τηλεφωνική παραγγελία ή πληροφορίες Τηλ: 211 418 1234
Τα μοτέρ κατασκευάζονται από την Πορτογαλική εταιρεία ELECTROCELOS - MOTORLINE. Πρόκειται για μηχανισμούς που εμπορευόμαστε και εγκαθιστούμε εδώ και πολλά χρόνια και μας έχουν εντυπωσιάσει με την αξιοπιστία και αντοχή τους.
Κάθε μοτέρ μπορεί να κινήσει θυρόφυλλο πλάτους έως 3m εφόσον στο θυρόφυλλο δεν ασκείται ανεμοπίεση και τηρηθεί η γεωμετρία εγκατάστασης των οδηγιών εγκατάστασης. Εάν το πλάτος του θυρόφυλλου είναι πάνω από 2,5 m πρέπει να εγκατασταθεί και ηλεκτρική κλειδαριά.
Ο μηχανισμός PERSA400 κατασκευάζεται από υψηλής ποιότητας υλικά και αποτελεί Best Seller σε πολλές αγορές παγκοσμίως. Είναι βέβαιο πως αν τον επιλέξετε θα μείνετε απόλυτα ικανοποιημένοι ανοιγοκλείνοντας την πόρτα σας με άνεση και ασφάλεια.
Τεχνικά Χαρακτηριστικά
| Κωδικός προϊόντος | PERSA400-FULL-KIT |
|---|---|
| Τάση τροφοδοσίας | 230Vac - Εναλλασσόμενο μονοφασικό |
| Τάση λειτουργίας μοτέρ | 230Vac - Εναλλασσόμενο μονοφασικό |
| Ένταση ρεύματος τροφοδοσίας | 1,3A |
| Απορροφούμενη ισχύς μοτέρ | 300Watt |
| Χωρητικότητα πυκνωτή | 12.5μF |
| Τύπος μηχανισμού | Γραμμικός, Ηλεκτρομηχανικός, Μόνιμης λίπανσης με γράσο, Μη-αντιστρέψιμος |
| Μέγιστο βάρος θυρόφυλλου | 350kg |
| Μέγιστο πλάτος ανά θυρόφυλλο | 3m |
| Μέγιστο πλάτος ανά θυρόφυλλο χωρίς ηλεκτρική κλειδαριά | 2,5m |
| Μέγιστη δύναμη | 2800Ν |
| Μέγιστη συχνότητα χρήσης | 25% - S3 |
| Ανοιγοκλεισίματα ανά ώρα | έως 20 στους 20°C |
| Στροφές κινητήρα | 1400rpm |
| Θερμοκρασιακό εύρος λειτουργίας | από -25ºC έως 65ºC |
| Θερμική προστασία περιέλιξης μοτέρ | 120ºC |
| Επίπεδο θορύβου | <50db |
| Επαναφορά θερμικού | 5 min |
| Τρόπος αποσύμπλεξης | Με κλειδί |
| Βαθμός προστασίας από σκόνη και υγρασία | IP54 |
| Βάρος μοτέρ | N/A |
| Βάρος σετ | N/A |
| Διαστάσεις κουτιού (σετ) | 1040mm x 270mm x 220mm |
| Ωφέλιμη διαδρομή εμβόλου | 400 mm |
| Μήκος μηχανισμού (μπράτσου) | 920 mm |
| Μέγιστη γραμμική ταχύτητα μηχανισμού | N/A |
| Χρόνος ανοίγματος/κλεισίματος | N/A |
| Υλικό περιβλήματος | Αλουμίνιο |
| Χρώμα περιβλήματος | Μαύρο |
| Δήλωση συμμόρφωσης CE (μοτέρ) | Ναι |
| Συχνότητα λειτουργίας τηλεχειριστηρίων | 433,92 MHz |
| Κωδικοποίηση τηλεχειριστηρίων | Σταθερού κωδικού 12-bit, Autotech 24-bit ή κυλιόμενου κωδικού KeeLoq |
| Αριθμός πλήκτρων τηλεχειριστηρίου | 3 |
| Εμβέλεια τηλεχειριστηρίων | περίπου 50 m |
| Δυνατότητα για αυτόματο κλείσιμο | Ναι |
| Δυνατότητα σύνδεσης ηλεκτρικής κλειδαριάς | Ναι |
| Τρόπος καταχώρησης τηλεχειριστηρίων | Με πλήκτρο |
| Τρόπος διαγραφής όλων των τηλεχειριστηρίων | Με πλήκτρο |
| Μέγιστος αριθμός καταχώρησης τηλεχειριστηρίων | 250 |
| Δυνατότητα για ρύθμιση ροπής / δύναμης κινητήρα | Ναι |
| Δυνατότητα σύνδεσης φανού ειδοποίησης λειτουργίας 230 Vac (διακοπτόμενη λειτουργία) | Ναι |
| Δυνατότητα σύνδεσης λαμπτήρα - φωτιστικού 230 Vac (σταθερή λειτουργία) | Ναι |
| Δυνατότητα σύνδεσης φανού ειδοποίησης λειτουργίας 24 Vdc (διακοπτόμενη λειτουργία) | Ναι |
| Δυνατότητα σύνδεσης εσωτερικών και εξωτερικών φωτοκυττάρων ασφαλείας | Ναι |
| Ενεργοποίηση φωτοκυττάρων ασφαλείας κατά το κλείσιμο με δυνατότητα αναστροφής σε άνοιγμα | Ναι |
| Δυνατότητα για αργό σταμάτημα | Ναι |
| Διαδικασία εκμάθησης | Easy και Normal |
| Διαγνωστικά LED | Ναι |
| Τεχνολογία SMD | Ναι |
| Δήλωση συμμόρφωσης CE (πλακέτα) | Ναι |
| Προέλευση | Πορτογαλία - Μοτέρ Ιταλία - Φωτοκύτταρα Ελλάδα - Πίνακας ελέγχου και τηλεχειριστήρια |
| Κατασκευαστής | ELECTROCELOS - MOTORLINE (μοτέρ) AUTOTECH (πλακέτα) |
Διαστάσεις
Ενδεικτική εγκατάσταση
Τρόποι εγκατάστασης
Το μοτέρ τραβάει το θυρόφυλλο για να το ανοίξει
Για να ανοίγει το θυρόφυλλο κατά την επιθυμητή γωνία, όταν τραβάει το μοτέρ την πόρτα προς τα μέσα πρέπει να τηρηθούν οι αποστάσεις του παρακάτω διαγράμματος. Η απόσταση W είναι σταθερή (W=770mm).
Αυτή είναι και η πλέον συνηθισμένη περίπτωση. Τυπικά, η πόρτα ανοίγει προς τα μέσα και το μοτέρ είναι επίσης τοποθετημένο εσωτερικά (ή η πορτα ανοίγει προς τα έξω και το μοτέρ είναι επίσης τοποθετημένο εξωτερικά - γενικά, το μοτέρ είναι εγκατεστημένο από την μεριά προς την οποία ανοίγει το θυρόφυλλο).
Πλεονεκτήματα: Εάν η γκαραζόπορτα ανοίγει προς τα μέσα και το μοτέρ είναι εγκατεστημένο μέσα, είναι σχετικά προστατευμένο από βανδαλισμό και (ανάλογα και με το σχέδιο της πόρτας) έχει λιγότερη επίδραση στην εξωτερική εμφάνιση της γκαραζόπορτας.
Μειονεκτήματα: Απαιτεί να υπάρχει συγκεκριμένος χώρος για την εγκατάσταση του μηχανισμού: για κάθε μηχανισμό, υπάρχει μία ελάχιστη διάσταση (ελεύθερος χώρος στο πλάι) και μία μέγιστη διάσταση (απόσταση μεντεσέ από μέσα πλάτη κολόνας) για να είναι δυνατή η εγκατάσταση (ή τουλάχιστον, για να είναι δυνατή με σωστό τρόπο).
Το μοτέρ σπρώχνει το θυρόφυλλο για να το ανοίξει:
Για να ανοίγει το θυρόφυλλο κατά την επιθυμητή γωνία, όταν σπρώχνει το μοτέρ την πόρτα προς τα έξω πρέπει να τηρηθούν οι αποστάσεις του παρακάτω διαγράμματος. Η απόσταση W είναι σταθερή (W=770mm).
Αυτή είναι λιγότερο συνηθισμένη περίπτωση. Τυπικά, η πόρτα ανοίγει προς τα έξω και το μοτέρ είναι τοποθετημένο εσωτερικά. Όταν το θυρόφυλλο είναι κλειστό, το έμβολο του μηχανισμού είναι μαζεμένο και εκτείνεται καθώς η πόρτα ανοίγει.
Πλεονεκτήματα: Δεν υπάρχει κανένας περιορισμός στο πόσο χώρο, σε σχέση με τους μεντεσέδες έχουμε διαθέσιμο - αυτού του είδους η εγκατάσταση είναι πάντα εφικτή. Εάν η γκαραζόπορτα ανοίγει προς τα έξω και το μοτέρ είναι εγκατεστημένο μέσα, είναι σχετικά προστατευμένο από βανδαλισμό και (ανάλογα και με το σχέδιο της πόρτας) έχει λιγότερη επίδραση στην εξωτερική εμφάνιση της γκαραζόπορτας.
Μειονεκτήματα: Το ελεύθερο πλάτος του ανοίγματος περιορίζεται (παρατηρήστε ότι το μοτέρ είναι στηριγμένο σε σημείο που βρίσκεται εντός του ανοίγματος).
Τι γίνεται σε περίπτωση διακοπής ρεύματος;
Σε περίπτωση διακοπής ρεύματος μπορούμε να αποσυμπλέξουμε τον μηχανισμό ώστε να ανοιγοκλείνουμε την πόρτα χειροκίνητα. Για να γίνει αυτό, χρησιμοποιούμε το ειδικό εξάγωνο κλειδί, όπως στα παρακάτω σχήματα. Εισάγουμε το κλειδί στην ειδική υποδοχή όπως δείχνει η εικόνα 5 (για μοτέρ που είναι εγκατεστημένα αριστερά) ή όπως δείχνει η εικόνα 6 (για μοτέρ που είναι εγκατεστημένα στα δεξιά). Στη συνέχεια περιστρέφουμε το κλειδί.
Για να επανασυμπλέξουμε τον μηχανισμό, ώστε να μπορεί να λειτουργήσει αυτόματα, γυρίζουμε το ίδιο εξάγωνο κλειδί προς την αντίθετη φορά:
Τι πρέπει να προσέξω;
Όσο πιο ελεύθερα εισέρχεται ο αέρας στην επιφάνεια των θυροφύλλων μίας ανοιγόμενης αυλόπορτας τόσο το καλύτερο. Οι ανοιγόμενες γκαραζόπορτες ιδανικά θα πρέπει να προβάλουν ελάχιστη αντίσταση στον αέρα (να είναι καγκελόπορτες). Εάν μία ανοιγόμενη αυλόπορτα προβάλει αντίσταση στον αέρα (είναι "τυφλή" - δεν αφήνει τον αέρα να περάσει ελεύθερα μέσα από το φύλλο, ενδέχεται να δημιουργηθούν προβλήματα. Τα προβλήματα αυτά επιδεινώνονται όσο πιο "κλειστή" είναι η κατασκευή της γκαραζόπορτας, όσο μεγαλύτερη επιφάνεια (και ειδικά πλάτος) έχει και όσο πιο έντονα φυσάει στην περιοχή εγκατάστασης. Εάν το πρόβλημα είναι σοβαρό, η γκαραζόπορτα πρακτικά δεν γίνεται να αυτοματοποιηθεί (και αυτό ισχύει όχι μόνο για το συγκεκριμένο μοτέρ ή για τα μοτέρ που διαθέτουμε εμείς αλλά για ΟΛΑ τα μοτέρ της αγοράς: κανένας κατασκευαστής δεν καλύπτει στην εγγύησή του ζημιές από ισχυρή ανεμοπίεση).
|
|
|
| Λειτουργίες ασφαλείας | Compact σχεδιασμός | |
|
|
|
| Εύκολη εγκατάσταση | Καινοτόμο προϊόν | |
|
|
|
| Βάσεις στήριξης | Απλός προγραμματισμός |
Απαιτούμενες υποδομές για εγκατάσταση
Η πόρτα πρέπει να διαθέτει τους απαιτούμενους, για τον συγκεκριμένο μηχανισμό, χώρους εγκατάστασης. Οι αποστάσεις εγκατάστασης που ορίζει ο κατασκευαστής πρέπει να τηρούνται απόλυτα.
Η πόρτα πρέπει να δουλεύει σωστά σαν χειροκίνητη (να ανοίγει / κλείνει εύκολα και ομαλά, να μην "κρεμάει", να μην τρίζει κλπ).
Τα σημεία στήριξης του μηχανισμού, τόσο επάνω στο θυρόφυλλο όσο και στην κολόνα / τοιχίο, πρέπει να είναι κατάλληλα για σωστή και ακλόνητη στήριξη.
Η πόρτα πρέπει να διαθέτει τερματικά στοπ τόσο στην ανοιχτή όσο και στην κλειστή θέση. Αυτό σημαίνει ότι πρέπει να υπάρχουν κατάλληλα εμπόδια στα οποία θα σταματάνε τα θυρόφυλλα όταν είναι ανοιχτά και όταν είναι κλειστά.
Στα παρακάτω σχέδια, φαίνονται οι θέσεις που πρέπει να τοποθετηθούν τα στοπ αυτά για μονόφυλλες ή δίφυλλες θύρες. Με (1) σημειώνονται τα στοπ στην κλειστή θέση και με (2) τα στοπ στην ανοιχτή θέση, ενώ οι θύρες του σχήματος ανοίγουν κατά 90°.
Στην περίπτωση της μονόφυλλης θύρας, το στοπ της κλειστής θέσης μπορεί να το κάνει και ή ίδια η κολόνα με κατάλληλη διαμόρφωση (δεξιό σχέδιο).
Για τις απαιτούμενες ηλεκτρικές υποδομές καθώς και τις αναλυτικές οδηγίες εγκατάστασης ανατρέξτε στα σχετικά εγχειρίδια (manuals).
Καλύπτομαι από εγγύηση;
Φυσικά. Όλοι οι μηχανισμοί μας είναι Ευρωπαϊκής προέλευσης και διαθέτουν γραπτή εγγύηση καλής λειτουργίας 2 έτών από την έκδοση του παραστατικού αγοράς.
Η Νο1 επιλογή των τεχνικών
To set αυτοματισμού PERSA400 αποτελεί την ιδανική επιλογή τόσο για τους πελάτες όσο και τους εγκαταστάτες. Πρόκειται για ένα ολοκληρωμένο σύστημα αυτοματισμού το οποίο είναι κατάλληλο για ανοιγόμενες οικιακές αυλόπορτες και γκαραζόπορτες με βάρος μήκους έως 5 m και βάρους έως 350 Kg ανά θυρόφύλλο.
Ο συνδυασμός της εξαιρετικής ποιότητας κατασκευής και απλότητας στην εγκατάσταση το έχουν αναδείξει σε Νο1 επιλογή από τους τεχνικούς. Ο πανίσχυρος κινητήρας νέας γενιάς θα σας ανταμείψει με πάρα πολλά χρόνια συνεχούς λειτουργίας χωρίς προβλήματα και δαπανηρές ανάγκες συντήρησης.
Ο ηλεκτρονικός πίνακας ελέγχου διαθέτει πολλαπλές λειτουργίες αλλά παράλληλα πολύ απλή λογική προγραμματισμού. Για έναν έμπειρο εγκαταστάτη ο χρόνος εγκατάστασης δεν ξεπερνά τις 2 ώρες καθώς όλα τα εξαρτήματα βρίσκονται στην θέση τους και οι ρυθμίσεις γίνονται εξαιρετικά γρήγορα.
.
