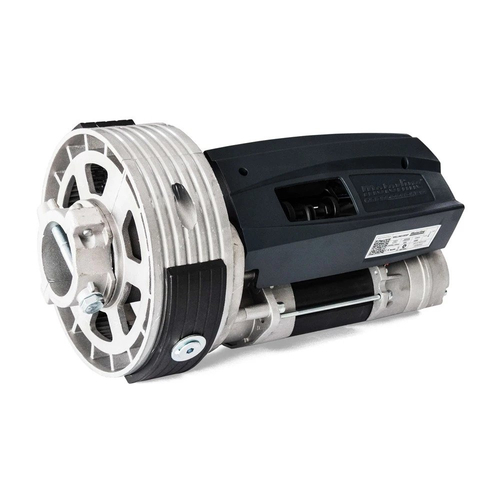

Κεντρικό μοτέρ κατάλληλο για ρολά που διαθέτουν άξονα με κουτιά ελατηρίων. Περιλαμβάνεται ηλεκτρόφρενο με μηχανισμό εσωτερικής αποσύμπλεξης για χειροκίνηση με ντίζα.
- Κωδικός προϊόντος (SKU): MOTORLINE-ROLLING-160SP
- Μέγιστο ύψος ρολού: 6 m
- Μέγιστο βάρος ρολού: 160 kg
- Μέγιστη ροπή: 150 Nm
- Διάμετρος άξονα: 60 mm ή 48 mm (με αντάπτορα)
- Διάμετρος τυμπάνου: 200 mm ή 220 mm (με αντάπτορα)
- Τάση λειτουργίας μοτέρ: 230 VAC (μονοφασικό)
- Ισχύς μοτέρ: 520 Watt
Τεχνικά Χαρακτηριστικά
| Κωδικός προϊόντος | MOTORLINE-ROLLING-160SP |
|---|---|
| Τάση τροφοδοσίας | 230 Vac - Εναλλασσόμενο μονοφασικό |
| Τάση λειτουργίας μοτέρ | 230 Vac - Εναλλασσόμενο μονοφασικό |
| Ένταση ρεύματος τροφοδοσίας | 2.3 A |
| Απορροφούμενη ισχύς μοτέρ | 520 Watt |
| Χωρητικότητα πυκνωτή | 18 μF |
| Θερμική προστασία μοτέρ | 160°C |
| Θερμικό | 4 min |
| Τύπος μηχανισμού | Ηλεκτρομειωτήρας, Μόνιμης λίπανσης με γράσο, Μη-αντιστρέψιμος |
| Ηλεκτρόφρενο | Περιλαμβάνεται |
| Χειροκίνηση | Με ντίζα |
| Καλωδίο τροφοδοσίας | Περιλαμβάνεται |
| Αντάπτορες άξονα | Περιλαμβάνονται |
| Μέγιστο βάρος ρολού | 160 Kg |
| Μέγιστο ύψος ρολού | 6 m |
| Μέγιστη ροπή | 150 Νm |
| Διάμετρος άξονα | 60 mm ή 48 mm (με προσαρμογέα που περιλαμβάνεται) |
| Διάμετρος τυμπάνου (κουτιού ελατηρίου) | 200 mm ή 220 mm (με προσαρμογέα που περιλαμβάνεται) |
| Στροφές τυμπάνου | 10 rpm |
| Βάρος μοτέρ | 8 kg |
| Διαστάσεις | 368 mm x 225 mm |
| Διαστάσεις κουτιού συσκευασίας | 475 mm x 258 mm x 268 mm |
| Υλικό τυμπάνου | Αλουμίνιο |
| Υλικό γραναζιών | Χάλυβας |
| Δήλωση συμμόρφωσης CE | Ναι |
| Προέλευση / Κατασκευή | Πορτογαλία |
| Κατασκευαστής | ELECTROCELOS SA |
| Τεχνικά standards συμμόρφωσης |
UNI EN 292 Part I UNI EN 292 Part 2 UNI EN 294 UNI EN 418 CEI EN 60335-1:2008 D.L. vo. 277 της 16/08/91 EN 5514-1:2008 EN 55014-2:1998 EN 61000-3 2006/42/CE 2006/95/CE 2004/108/CE |
Διαστάσεις
|
|
Ο μηχανισμός είναι μη αντιστρέψιμος (όταν το μοτέρ δεν λειτουργεί, το ρολό δεν μπορεί να ανοίξει με το χέρι) και συνοδεύεται από ντίζα και συσκευή αποσύμπλεξης, ή "κουκουνάρα" όπως συνηθίζεται να την αποκαλούν οι εγκαταστάτες, για αποσύμπλεξη του ηλεκτρόφρενου και χειροκίνηση του ρολού σε περίπτωση διακοπής ρεύματος.
Καλέστε μας για τηλεφωνική παραγγελία ή πληροφορίες Τηλ: 211 418 1234
Με εγγύηση 2 ετών της motorline!
- Κορμός μοτέρ και τύμπανο κατασκευασμένα από χυτοπρεσσαριστό αλουμίνιο.
- Γρανάζια και ρουλεμάν κατασκευασμένα από χάλυβα.
- Το τύμπανο εδράζεται σε ρουλεμάν.
- Ο άξονας του μοτέρ εδράζεται σε διπλά ρουλεμάν.
- Ασύγχρονο μοτέρ 4 πόλων, με ταχύτητα περιστροφής 1400 rpm
- Μόνωση Class B (NEMA motor insulation temperature rating)
- Θερμική προστασία μοτέρ: 160°C
- Εύκολη ρύθμιση τερματικών διακοπτών ανοιχτής και κλειστής θέσης
- Κατάλληλο για ρολά ύψους έως 6 m
- Καλώδιο σύνδεσης: 4x1 mm²
- Ενσωματωμένο ηλεκτρόφρενο με δυνατότητα αποσύμπλεξης μέσω ντίζας
- Αποσύμπλεξη για χειροκίνηση (περιλαμβάνεται ντίζα για την αποσύμπλεξη του ηλεκτρόφρενου και συσκευή αποσύμπλεξης)
- Μέγιστο βάρος κουρτίνας ρολού: 170 Kg

Ηλεκτρολογική σύνδεσηΤο καλώδιο 4 αγωγών που συνοδεύει το μοτέρ συνδέεται σε αυτό όπως παρακάτω:
Α. Άμεσα, χωρίς να μεσολαβεί ηλεκτρονικός πίνακας ελέγχου.
Β. Με έλεγχο από ηλεκτρονικό πίνακα ελέγχου. Στην περίπτωση αυτή, ακολουθούμε τις οδηγίες του κατασκευαστή του ηλεκτρονικού πίνακα ελέγχου, λαμβάνοντας υπ' όψιν και την γεωμετρία εγκατάστασης του μοτέρ. Παρακάτω εμφανίζονται δύο διαφορετικές περιπτώσεις εγκατάστασης του μοτέρ, ώστε να γίνει κατανοητό το πως συνδέονται τα καλώδια καφέ και μαύρο.
Σε κάθε περίπτωση όμως, καλό είναι να γίνεται δοκιμή του ποιο χρώμα αντιστοιχεί σε ποιά κίνηση:
|
