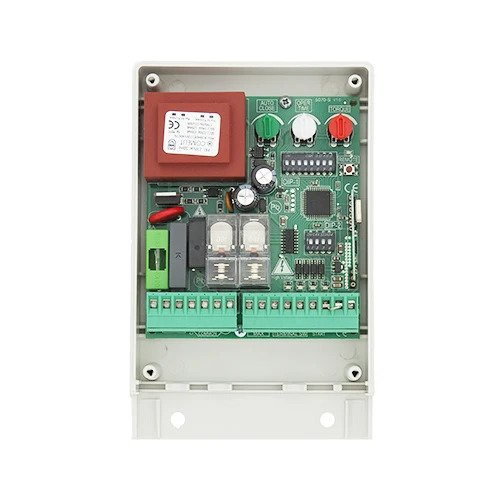

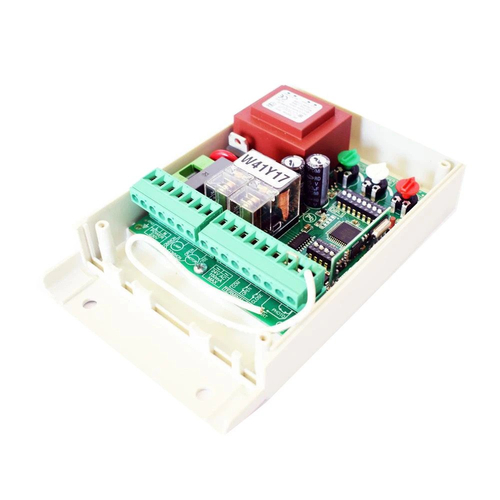

- Πινακας ελέγχου με ενσωματωμένο δέκτη και κουτί κατάλληλος για μονοφασικά μοτέρ συρόμενων γκαραζοπορτών ή μπάρες ελέγχου κυκλοφορίας που διαθέτουν τερματικούς διακόπτες τύπου NC.
- Υποστηρίζει σύνδεση φωτοκυττάρων ασφαλείας, μπουτόν μίας εντολής, φανού ειδοποίησης λειτουργίας.
- Παρέχει δυνατότητα αυτόματου κλείσιματος, επιλογή χρόνου λειτουργίας, ρύθμιση ροπής, αργό σταμάτημα (soft stop), ηλεκτρικό φρένο, άνοιγμα πεζού, αλλαγή κατεύθυνσης κινητήρα.
- Διαγνωστικά LED για έλεγχο όλων των εισόδων κατά την εγκατάσταση και λειτουργία της πόρτας.
- Εύκολη εκμάθηση τηλεχειριστηρίων κυλιόμενου κωδικού (rolling code) ή σταθερού κωδικού μέσω πλήκτρου remote.
- Πρόκειται για την πιο εξελιγμένη τεχνολογικά universal πλακέτα η οποία μπορεί να χρησιμοποιηθεί σε όλα τα μονοφασικά μοτέρ συρόμενων θυρών ανεξαρτήτου μάρκας.
- Ξεζωρίζει για την απλότητα στην εγκατάσταση αλλά και το πλήθος των λειτουργιών και χαρακτηριστικών ασφαλείας που διαθέτει.
- Είναι συμβατή με τις προαδιαγραφές ασφαλείας που ορίζουν οι Ευρωπαϊκές οδηγίες.
Οι λόγοι που και εμείς αλλά και οι εγκαταστάτες και οι πελάτες μας προτιμούν τον πίνακα ελέγχου Autotech 5070S είναι πολλοί.
Κατ' αρχήν πρόκειται για έναν απίστευτα απλό στην εγκατάσταση και ρύθμιση πίνακα για μοτέρ γκαραζόπορτας. Ακόμη και κάποιος που δεν έχει δει ποτέ ξανά πίνακα για μοτέρ αυλόπορτας δεν θα δυσκολευτεί καθόλου κατά την εγκατάστασή του.
Ένα άλλο πλεονέκτημά του είναι ότι έχει όλες τις χρήσιμες λειτουργίες και δυνατότητες που θα έπρεπε να διαθέτει ένας πίνακας για μοτέρ συρόμενης γκαραζόπορτας.
Μερικά βασικά χαρακτηριστικά του πινακοδέκτη Autotech 5070S είναι τα παρακάτω:
- Ρύθμιση ροπής - δύναμης μοτέρ (TORQUE). Με τον τρόπο αυτό, επιτυγχάνεται ασφάλεια αντισύνθλιψης στην περίπτωση ύπαρξης εμποδίου στην τροχιά της πόρτας. Η λειτουργία αυτή αποτελεί την τελευταία προστασία για την περίπτωση εγκλωβισμού κάποιου αντικειμένου από το κινούμενο φύλλο της πόρτας και δεν υποκαθιστά την χρήση φωτοκυττάρων ασφαλείας. Σημειώστε ότι, τυπικά, ο πίνακας παραδίδεται με την δύναμη του μοτέρ ρυθμισμένη σε μία τυχαία τιμή της και πρέπει ο χρήστης να κάνει την ρύθμιση στο επιθυμητό επίπεδο.
- Ρύθμιση χρόνου λειτουργίας (OPER TIME). Πρόκειται για ένα βασικό χαρακτηριστικό ασφαλείας το οποίο απαιτείται σε όλους σύγχρονους πινακοδέκτες που συμορφώνονται με την Ευρωπαϊκή νομοθεσία. Στην ουσία ρυθμίζοντας τον χρόνο λειτουργίας εξασφαλίζουμε την προστασία του κινητήρα σε περίπτωση αστοχίας των τερματικών διακοπτών καθώς επιτυγχάνεται διακοπή της λειτουργίας του μοτέρ μετά από προκαθορισμένο χρόνο. Ο χρόνος λειτουργίας επιλέγεται σε μία τιμή λίγο παραπάνω από τον χρόνο διαδρομής. Πρόκειται πρακτικά για ένα δεύτερο επίπεδο προστασίας του κινητήρα.
- Δυνατότητα σύνδεσης φωτοκυττάρων ασφαλείας. Εάν, κατά το κλείσιμο της πόρτας, διακοπεί η δέσμη των φωτοκυττάρων, ο πίνακας δίνει εντολή για άμεσο σταμάτημα της πόρτας και, αμέσως μετά, άνοιγμά της. Αυτό παρέχει υψηλή ασφάλεια στη λειτουργία της πόρτας.
- Λειτουργία αργού σταματήματος (soft-stop) για ομαλότερη κίνηση της πόρτας. Ο χρόνος κίνησης με αργή ταχύτητα είναι ρυθμιζόμενος 3 sec, ενώ η λειτουργία μπορεί να απενεργοποιηθεί. Ο πίνακας μαθαίνει αυτόματα την διάρκεια της διαδρομής την πρώτη φορά που θα εκτελέσει ένα πλήρες ανοιγοκλείσιμο.
- Υποδοχή για σύνδεση των τερματικών διακοπτών του μηχανισμού. Οι τερματικοί διακόπτες του μοτέρ συνδέονται στον πίνακα ώστε, όταν κάποιος από αυτούς ενεργοποιείται, να σταματά ή κίνηση του μοτέρ και η επόμενη εντολή να είναι για την αντίστροφη κίνηση. Ο πίνακας υποστηρίζει την σύνδεση τερματικών διακοπτών τύπου NC (Normally Closed / Κανονικά Κλειστής) επαφής, χωρίς τάση (“ψυχρή επαφή”) όπως αυτούς που έχουν σχεδόν όλα τα συρόμενα μοτέρ με μηχανικούς ή μαγνητικούς τερματικούς διακόπτες.
- Αυτόματο κλείσιμο μετά από παρέλευση ρυθμιζόμενου χρόνου (αυτόματο κλείσιμο). Εάν ο χρήστης το επιθυμεί, ο πίνακας μπορεί να δώσει εντολή κλεισίματος μετά την παρέλευση ενός χρονικού διαστήματος αναμονής. Το χρονικό αυτό διάστημα είναι ρυθμιζόμενο με ποτενσιόμετρο (trimmer) από 2 sec έως 120 sec ενώ η λειτουργία αυτή μπορεί και να απενεργοποιηθεί μέσω μικροδιακόπτη (dip-switch). Σημειώστε ότι, τυπικά, ο πίνακας παραδίδεται με αυτή την λειτουργία απενεργοποιημένη και, εάν το επιθυμεί, πρέπει ο χρήστης να κάνει την ρύθμιση στο επιθυμητό χρονικό διάστημα.
- Δυνατότητα ηλεκτρικού φρεναρίσματος.
- Εύκολη ρύθμιση της κατεύθυνσης ανοίγματος (προς τα δεξιά ή προς τα αριστερά) μέσω μικροδιακόπτη προγραμματισμού (όταν ο πίνακας είναι ήδη εγκατεστημένος σε κάποιο μοτέρ).
-
Δυνατότητα σύνδεσης μπουτόν εντολής (
START). -
Ρυθμιζόμενη ανταπόκριση σε εντολές μέσω μπουτόν.
-
Η τυπική αλληλουχία απόκρισης είναι:
OPEN – STOP – CLOSE – STOP – OPEN - … -
Η εναλλακτική αλληλουχία απόκρισης είναι: Μόνο
OPEN
-
Η τυπική αλληλουχία απόκρισης είναι:
- Πολύ εύκολη διαδικασία συγχρονισμού τηλεχειριστηρίου και δέκτη.
- Η εκκίνηση της αυτόματης διαδικασίας συγχρονισμού τηλεχειριστηρίου (όπως τα AUTOTECH SM50P) και δέκτη τηλεχειρισμού γίνεται εύκολα με το πάτημα του πλήκτρου REMOTE. Ο πίνακας υποστηρίζει τηλεχειριστήρια σε συχνότητα 433,92 MHz και κωδικοποίηση σταθερού κωδικού 12-bit, Autotech 24-bit ή κυλιόμενου κωδικού KeeLoq.
- Εύκολη σύνδεση φανού ειδοποίησης (χωρίς αναλαμπέα) ή λάμπας φωτισμού 230 VAC. Η σύνδεση φανού ειδοποίησης, που αναβοσβήνει ώστε να είναι εύκολα αντιληπτό ότι η πόρτα είναι σε κίνηση, γίνεται πολύ εύκολα μέσω των αντίστοιχων δύο επαφών στην κλέμα ηλεκτροδότησης. Εναλλακτικά, αντί για φανό, μπορούμε να συνδέσουμε μία κλασσική λάμπα φωτισμού στις ίδιες επαφές και να αλλάξουμε την επιλογή του αντίστοιχου διακόπτη, ώστε να έχουμε φωτισμό στο γκαράζ μας όσο η πόρτα είναι σε κίνηση και για ακόμη 60 sec αφού αυτή σταματήσει.
- Παροχή χαμηλής τάσης 24 VAC για τροφοδοσία παρελκομένων (πχ φωτοκύτταρα ασφαλείας).
- Εύκολη πληροφόρηση για τα σήματα που παίρνει ο πίνακας από τηλεχειριστήρια, τερματικούς διακόπτες, μπουτόν και φωτοκύτταρα ασφαλείας, μέσω ενδεικτικών LEDs.
- Τεχνολογία SMD.
- Σήμανση πιστότητας CE.
-
Διαστάσεις:
- Κουτιού 154x98x45 mm (η πατούρα στο κάτω μέρος μπορεί εύκολα να αφαιρεθεί, κάνοντας τις διαστάσεις του κουτιού 134x98x45 mm )
- Πλακέτας: 100x88 mm
Όλες οι παραπάνω λειτουργίες είναι χρήσιμες αλλά η δυνατότητα για ρύθμιση της δύναμης του μοτέρ και η δυνατότητα για ρύθμιση του χρόνου λειτουργίας είναι από αυτές που είναι εξαιρετικά σημαντικές για την ασφαλή και ομαλή λειτουργία του μηχανισμού αλλά ταυτόχρονα, δυστυχώς δεν υποστηρίζονται από τους περισσότερους οικονομικούς πίνακες ελέγχου της αγοράς. Κατά την γνώμη μας, ένα μοτέρ με πίνακα ελέγχου απαιτείται να υποστηρίζει και τις δύο αυτές λειτουργίες.
Ο πινακοδέκτης Autotech 5070S είναι κατάλληλος για κάθε μηχανισμό συρόμενης γκαραζόπορτας που διαθέτει:
- μοτέρ με τάση λειτουργίας 230 VAC και
- τερματικούς διακόπτες ανοιχτής και κλειστής θέσης τύπου ψυχρής επαφής, NC (Normally Closed / Κανονικά κλειστούς)
Αυτός ο συνδυασμός μοτέρ και τερματικών είναι, μακράν, η συνηθέστερη περίπτωση μηχανισμών για συρόμενες γκαραζόπορτες της αγοράς. Επιπλέον, η συμβατότητα του πινακοδέκτη με διάφορες κωδικοποιήσεις (12 bit σταθερού κωδικού, 24 bit Autotech, 64 bit Keeloq) στην συχνότητα λειτουργίας των 433.92 MHz που είναι και η συνηθέστερη στη χώρα μας, σημαίνει ότι, σε περίπτωση αντικατάστασης άλλου πινακοδέκτη, είναι πολύ πιθανό ότι μπορείτε να χρησιμοποιήσετε τα ήδη υπάρχοντα τηλεχειριστήριά σας.
.
