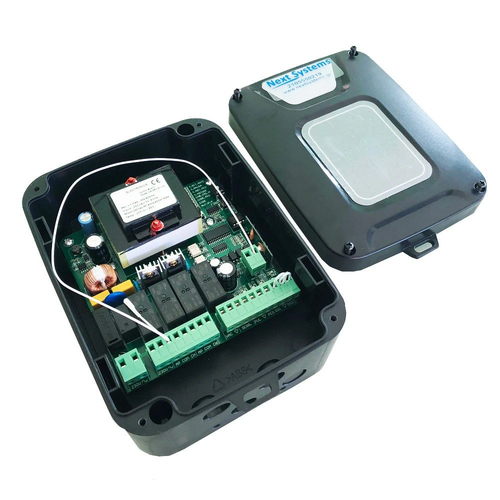

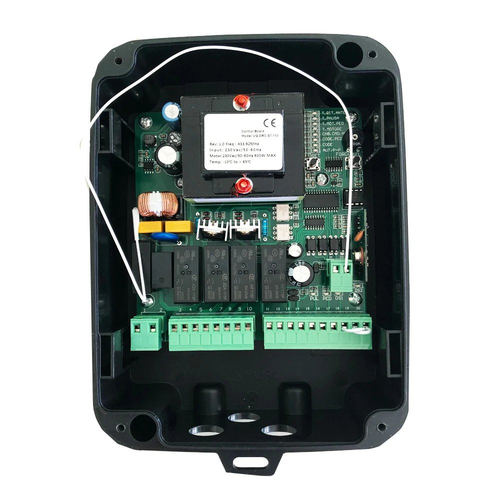

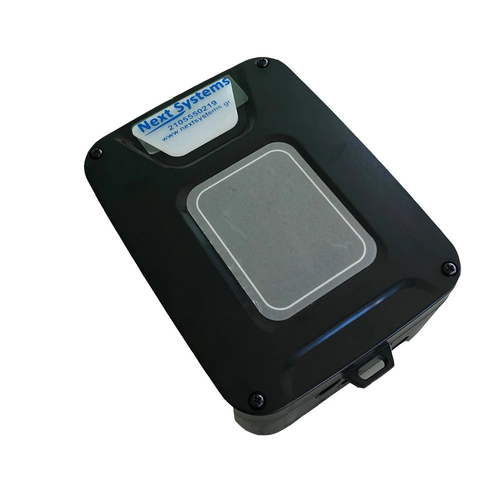

Ο S7-150 είναι ένας εξελιγμένος ηλεκτρονικός πίνακας ελέγχου κατάλληλος για τον αυτοματισμό ανοιγόμενων αυλοπορτών με 1 ή 2 φύλλα. Διαθέτει δυνατότητα για αυτόματο κλείσιμο, ρύθμιση δύναμης - ροπής των κινητήρων, ολικό και μερικό άνοιγμα (λειτουργία πεζών), ομαλό σταμάτημα (soft stop) και πολλές άλλες λειτουργίες. Παράλληλα υποστηρίζει την δυνατότητα προσθήκης ηλεκτρικής κλειδαριάς και συσκευών ασφαλείας όπως φωτοκύτταρα. Διαθέτει ενσωματωμένο RF δέκτη τηλεχειρισμού ο οποίος καταχωρεί τηλεχειριστήρια σταθερού και κυλιόμενου κωδικού. Διιαθέτει ανθεκτικό στεγανό κουτί από ABS με βαθμό προστασίας από υγρασία και σκόνη IP56. Έχει πολύ έυκολο τρόπο προγραμματισμού με 2 πλήκτρα SEL και SET. Είναι κατάλληλος για σχεδόν κάθε είδος ανοιγόμενων μηχανισμών που λειτουργούν με μονοφασικό εναλλασσόμενο ρεύμα 230 VAC (σε μονόφυλλες ή δίφυλλες πόρτες).
 |
 |
 |
| Καινοτόμος Σχεδιασμός | Ανθεκτικό Κάλυμμα | Compact Design |
 |
 |
 |
| Διαγνωστικά Led | Τεχνολογία RF | CE Compliance |
 |
 |
 |
| Εύκολη ρύθμιση | Universal πλακέτα | Μεγάλη Αντοχή |
Παράλληλα διαθέτει ένα μεγάλο πλήθος λειτουργιών που καλύπτουν όλες τις ανάγκες ενώ υποστηρίζει διασύνδεση όλων των σχετικών αξεσουάρ όπως φωτοκύτταρα ασφαλείας (ανοιχτής και κλειστής θέσης), αναλάμπων φανό, ηλεκτρική κλειδαριά, μπουτονιέρα ολικού ανοίγματος, μπουτονιέρα μερικού ανοίγματος (για πεζούς), διαγνωστικά LED κλπ. Συνοδεύεται από αναλυτικές οδηγίες εγκατάστασης και ρύθμισης στα Ελληνικά.
- Είναι απαραίτητο να τοποθετήσετε και να βιδώσετε σφιχτά τα καλώδια των σηµάτων και τα καλώδια ισχύος σε όλες τις κλέμμες. Γεφυρώστε τις N.C. εισόδους, όταν δεν τις χρησιµοποιείτε.
- Μην συνδέετε τον φανό (flasher) ή άλλα εξαρτήµατα σε οποιαδήποτε είσοδο της κλέµµας, εκτός από εκείνες για τις οποίες έχουν σχεδιαστεί.
- Εάν µία από τις Ν.Ο. είναι κλειστή, ή µία από τις N.C. εισόδους είναι ανοικτή δεν είναι δυνατή η διεξαγωγή της διαδικασίας εκµάθησης διαδροµής.
Τρόποι λειτουργίας
CONDOMINIUM Όταν η πόρτα είναι κλειστή ή κλείνει και πατήσετε το µπουτόν START τότε η πόρτα ανοίγει. Όταν η πόρτα ανοίγει η εντολή START αγνοείται, ενώ κατά τη φάση του αυτοµάτου κλεισίµατος γίνεται ανανέωση του χρόνου και επανεκκίνηση αυτής της φάσης. Όταν πατήσετε το START µετά από εντολή STOP, η πόρτα κλείνει.
STEP BY STEP Όταν η πόρτα είναι κλειστή και πατήσετε το µπουτόν START, η πόρτα ανοίγει. Κατά την διάρκεια του ανοίγµατος εάν πατηθεί το µπουτόν START η πόρτα σταµατάει, στη συνέχεια πατώντας το START η πόρτα κλείνει, και πατώντας πάλι το START η πόρτα σταµατάει. . Όταν πατήσετε το START µετά από εντολή STOP, η πόρτα κλείνει.
Συνδεσμολογία
.
