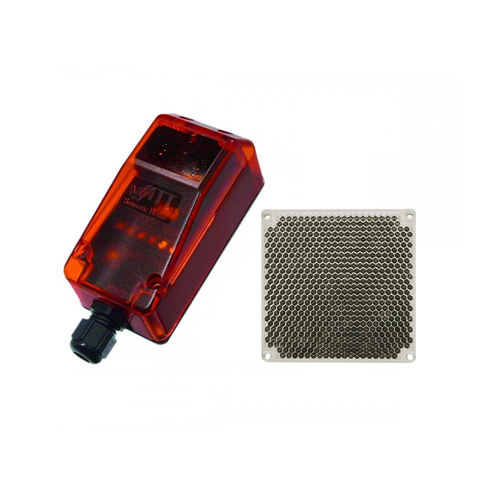

Σετ φωτοκυττάρων ασφαλείας Witt Sensoric RP-25 με πομποδέκτη και τετράγωνο ανακλαστήρα 10 cm x 10 cm, κατάλληλο για χρήση με τους περισσότερους μηχανισμούς αυτοματοποίησης θυρών. Κατασκευάζονται στην Γερμανία και αποτελούν μία εξαιρετικά αξιόπιστη και πρακτική λύση.
- Κωδικός προϊόντος (SKU): RP-25
- Τάση τροφοδοσίας: 10 - 40 VDC ή 24 VAC (±25%)
- Εμβέλεια: 15 m
- Χώρα προέλευσης: Γερμανία
- CE Compliance: Ναι
 |
 |
 |
| Διαγνωστικά Led | Τεχνολογία Υπερύθρων | Συνεχής Λειτουργία |
 |
 |
 |
| Άμεση Απόκριση | Πολλαπλές Εφαρμογές | Μεγάλη Αντοχή |
Τα συγκεκριμένα φωτοκύτταρα ασφαλείας ανήκουν στην κατηγορία φωτοκυττάρων που αποκαλούνται “ασύρματα”. Ο όρος “ασύρματα φωτοκύτταρα” δεν σημαίνει ότι λειτουργούν χωρίς καθόλου σύνδεση μέσω καλωδίου με τον πίνακα ελέγχου του αυτοματισμού αλλά ότι δεν χρειάζεται να περάσουμε καλώδιο μέχρι την απέναντι μεριά του ανοίγματος (πράγμα που κάνει ευκολότερη, και πιθανόν οικονομικότερη, την συνολική εγκατάσταση). Υπάρχουν βασικά δύο κατηγορίες “ασύρματων” φωτοκυττάρων ασφαλείας:
- Με πομποδέκτη (πομπός και δέκτης βρίσκονται στην ίδια συσκευή, που συνδέεται μέσω καλωδίου με τον πίνακα ελέγχου του αυτοματισμού) και ανακλαστήρα/“καθρεπτάκι” (που εγκαθίσταται στην απέναντι πλευρά). Σε αυτή την κατηγορία ανήκουν και τα φωτοκύτταρα ασφαλείας Witt Sensoric RP-25.
- Με δέκτη (που συνδέεται μέσω καλωδίου με τον πίνακα ελέγχου του αυτοματισμού) και πομπό (που λειτουργεί με μπαταρία και εγκαθίσταται στην απέναντι πλευρά).
Τα βασικότερα πλεονεκτήματα του σετ φωτοκυττάρων ασφαλείας Witt Sensoric RP-25 με ανακλαστήρα 10 x 10 cm, σε σχέση με άλλους τύπους “ασύρματων” φωτοκυττάρων ασφαλείας, είναι τα εξής:
- Έχει σημαντικά μεγαλύτερη επιφάνεια ανακλαστήρα από τα περισσότερα ανταγωνιστικά φωτοκύτταρα (περίπου διπλάσια επιφάνεια απ' ότι τα φωτοκύτταρα με στρογγυλό ανακλαστήρα διαμέτρου 8 cm και χωρίς το τυφλό σημείο στο κέντρο, όπου περνάει η βίδα στήριξης) οπότε είναι πολύ ευκολότερη η εγκατάστασή του, έχει μεγαλύτερη εμβέλεια και λειτουργεί πιο αξιόπιστα (ακόμη και σε βροχή ή χιόνι).
- Δεν χρησιμοποιεί μπαταρίες. Τα φωτοκύτταρα ασφαλείας στα οποία ο πομπός λειτουργεί με μπαταρίες, έχουν προφανώς ανάγκη περιοδικής αλλαγής των μπαταριών και αυτό σημαίνει: πρόσθετο κόστος (όχι τόσο λόγω των μπαταριών αλλά κυρίως διότι αρκετές φορές ο χρήστης δεν αντιλαμβάνεται την αιτία του προβλήματος αλλά πιστεύει ότι πρόκειται για βλάβη του μηχανισμού οπότε καλεί συνεργείο και χρεώνεται αναίτια), ταλαιπωρία (και για να βρεθεί και εγκατασταθεί εναλλακτική μπαταρία, ειδικά μάλιστα εάν η μπαταρία είναι ασυνήθιστου τύπου, αλλά, πολλές φορές, ακόμη και για να διαγνωστεί το πρόβλημα) και μη λειτουργία της γκαραζόπορτας μέχρι να αντικατασταθεί οι μπαταρίες.
- Είναι σχεδιασμένο για χρήση σε εξωτερικούς χώρους (για αυτό και έχει τέτοια χαρακτηριστικά στεγανότητας, μεγάλης εμβέλειας κλπ) σε αντίθεση με αρκετά ανταγωνιστικά προϊόντα, κάποια από τα οποία είναι σχεδιασμένα για εσωτερική χρήση και κακώς χρησιμοποιούνται σε εξωτερικούς χώρους.
Λειτουργεί με φίλτρο πολωμένου φωτός και έτσι δεν παρεμβάλλεται από το φως του ήλιου ή άλλες πηγές φωτός και μπορεί να ανιχνεύσει ακόμη και ανακλαστικά αντικείμενα ανάμεσα στον πομποδέκτη και τον ανακλαστήρα (ένα φωτοκύτταρο ασφαλείας που “ξεγελιέται” από την πλαϊνή επιφάνεια ενός καλογυαλισμένου αυτοκινήτου είναι, προφανώς, άχρηστο για χρήση σε αυτοματισμούς γκαραζοπορτών).
Τεχνικά χαρακτηριστικά
Με τον τετράγωνο ανακλαστήρα R100/100 (διαστάσεων 10 x 10 cm) του σετ, τα φωτοκύτταρα ασφαλείας Witt Sensoric RP-25 είναι ικανά να λειτουργήσουν σε απόσταση έως και 15 m μεταξύ πομποδέκτη και ανακλαστήρα.
Τα φωτοκύτταρα ασφαλείας Witt Sensoric RP-25 διαθέτουν σήμανση CE και συμμορφώνονται με τα πρότυπα EMC directive 89/336/EEC, EN 61000-6-2 και EN 61000-6-4.
- Τάση λειτουργίας: 10-40 V DC ή 24 V AC (±25%)
- Ελάχιστη απόσταση πομποδέκτη-ανακλαστήρα: 0.5 m
- Μέγιστη απόσταση πομποδέκτη-ανακλαστήρα: 15 m
- Ελάχιστη-μέγιστη απόσταση πομποδέκτη-ανακλαστήρα για τον ανακλαστήρας R100/100 (τετράγωνος): 0.5 - 15 m
- Εξαιρετική αντίσταση σε παρεμβολές λόγω της διάταξης πολωμένης δέσμης φωτός.
- Βαθμός προστασίας από σκόνη και υγρασία: IP-67
- Ευέλικτη εγκατάσταση καλωδίου (αποσπώμενη κλέμα - στυπιοθλίπτης ή ελαστική ροδέλα για στεγάνωση)
- Προστασία από τροφοδοσία με λάθος πολικότητα.
- Εύκολη ρύθμιση της διεύθυνσης της δέσμης με 3 βίδες.
- Ενδεικτικό LED λειτουργίας/ανίχνευσης εμποδίου, διπλής απόχρωσης (πράσινο-κόκκινο).
- Ανάβει κόκκινο όταν η δέσμη έχει διακοπεί
- Ανάβει πράσινο όταν η δέσμη δεν έχει διακοπεί
- Έτοιμο για λειτουργία σε λιγότερο από 200 ms από την στιγμή που θα τροφοδοτηθεί με ρεύμα
- Μέγιστη κατανάλωση πομποδέκτη: 30 mA στα 24 V DC
- Μέγιστο ρεύμα επαφών: 0.3 Α στα 100 V AC, 0.5 Α στα 48 V DC
- Διαστάσεις: 86x44x39 mm
- Εύρος δέσμης: περίπου 1.5° συνολικά
- Χρόνος απόκρισης: λιγότερο από 10 ms από τη στιγμή διακοπής της δέσμης
- Χρόνος επαναφοράς: η επαφή επανέρχεται στην κανονική της κατάσταση σε λιγότερο από 100 ms από τη στιγμή που παύει η διακοπή της δέσμης
- Θερμοκρασία λειτουργίας: -25 έως +60 °C
- Επαφή δοκιμής (test input). Όταν η επαφή #1 συνδέεται στα 0 V (GND), σβήνει ο πομπός.
- CE Compliance
- EMC directive 2014/30/EU EN 61000-6-2 and EN 61000-6-3
|
 |

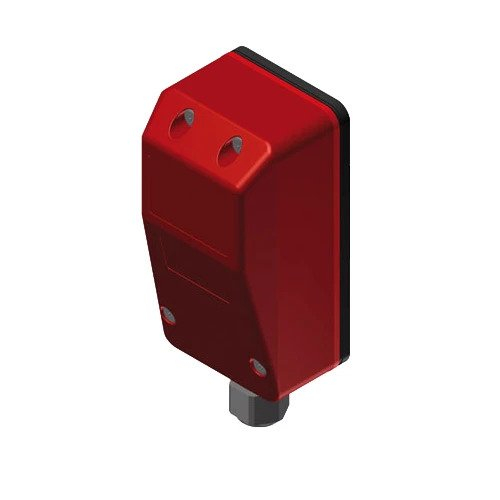

| Βάση από μαύρο πλαστικό ABS και ηλεκτρονικά μέρη της συσκευής. | Κάλυμμα από κόκκινο πλαστικό PMMA. |
 |
| Στις παραπάνω εικόνες, ο πομποδέκτης απεικονίζεται με τον στυπιοθλίπτη εγκατεστημένο. Εναλλακτικά, μπορεί να γίνει διέλευση του καλωδίου τροφοδοσίας-εντολής από την πλάτη του καλύμματος, οπότε η στεγάνωση επιτυγχάνεται με ειδική ελαστική ροδέλα. |

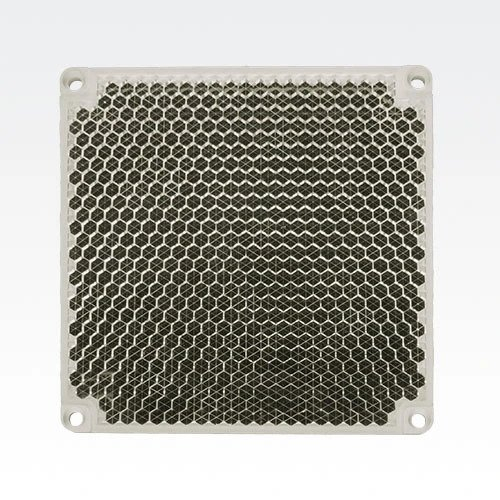

Τετράγωνος ανακλαστήρας R100/100
Ο ανακλαστήρας (καθρεπτάκι) εγκαθίσταται απέναντι από τον πομποδέκτη. Όσο μεγαλύτερη επιφάνεια έχει οι ανακλαστήρας, τόσο αυξάνεται η μέγιστη εμβέλεια των φωτοκυττάρων, βελτιώνεται η ευκολία ρύθμισης (κεντραρίσματος της δέσμης) και αυξάνεται η αξιοπιστία σε δύσκολες συνθήκες. Αυτός είναι και ο λόγος για τον οποίο ο ανακλαστήρας που χρησιμοποιούμε τυπικά είναι ο τετράγωνος R100/100 με διαστάσεις 10×10 cm με τον οποίο επιτυγχάνεται μέγιστη εμβέλεια 15 m.
Για μέγιστη αξιοπιστία συνιστούμε την εγκατάσταση ενός προστατευτικού γείσου επάνω από τον ανακλαστήρα. Μπορείτε για παράδειγμα να τοποθετήσετε οριζόντια επάνω από το καθρεφτάκι ένα κομμάτι γωνίας (πχ 30 x 30 mm) ή κάτι αντίστοιχο. Ο λόγος είναι ότι εάν η βροχή κυλάει επάνω στον ανακλαστήρα, υποβαθμίζεται αρκετά η λειτουργία του.
Συνδεσμολογία
|

|
Στερέωση
|
Η στερέωση γίνεται με 4 βίδες, όπως στο διπλανό σχήμα. Φροντίστε οι βίδες να μην έχουν μεγάλο κεφάλι διότι θα εμποδίζουν το κάλυμμα του πομποδέκτη να σφραγίσει. |
 |
Διέλευση καλωδίου
Υπάρχουν δύο διαφορετικοί τρόποι ώστε να διέλθει το καλώδιο που τροφοδοτεί με ρεύμα τον πομποδέκτη και επιστρέφει την εντολή από την ΝC ή NO επαφή (τυπικά καλώδιο 4×0.5 mm²). Και στις δύο περιπτώσεις, η στεγανότητα εξασφαλίζεται με το αντίστοιχο εξάρτημα σύνδεσης.
Διέλευση από την πλάτη του πομποδέκτη
Το στεγανωτικό είναι ειδική λαστιχένια ροδέλα που εφαρμόζει στην οπή που ανοίγουμε στην πλάτη του πομποδέκτη (η οπή είναι προχαραγμένη).
Διέλευση από το κάτω μέρος του πομποδέκτη
Το στεγανωτικό είναι στυπιοθλίπτης που βιδώνεται στην οπή που ανοίγουμε στο κάτω μέρος του πομποδέκτη (η οπή είναι προχαραγμένη).

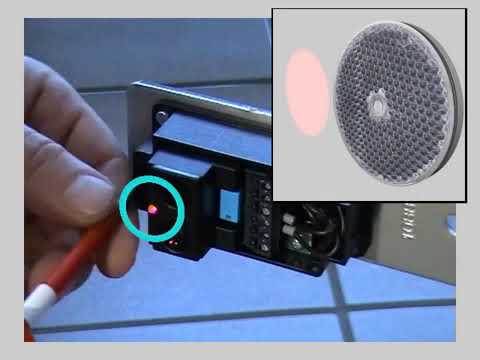

Ρύθμιση εστίασης
Η ρύθμιση της εστίασης του πομποδέκτη με τον ανακλαστήρα (το να “βλέπει” ο πομποδέκτης σωστά τον ανακλαστήρα) γίνεται ως εξής:
Ο πομποδέκτης διαθέτει 3 βίδες, με τις οποίες μπορούμε να ρυθμίσουμε το σημείο στο οποίο σημαδεύει η φωτεινή δέσμη. Οι βίδες αυτές φαίνονται, με κόκκινο χρώμα, στο διπλανό σχήμα.
Επίσης, ο πομποδέκτης διαθέτει, στο πάνω μέρος του, ένα ενδεικτικό LED που ανάβει σταθερά πράσινο όταν “βλέπει” τον ανακλαστήρα, σταθερά κόκκινο όταν δεν τον “βλέπει” και αναβοσβήνει κόκκινο όταν τον “βλέπει” αλλά οριακά. Αυτό το LED θα μας υποδείξει εάν κάναμε σωστή ρύθμιση.
- Ξεκινάμε στερεώνοντας τον πομποδέκτη. Δεν τοποθετούμε όμως ακόμη το κόκκινο καπάκι του, ώστε το ενδεικτικό LED να είναι εύκολα ορατό. Επίσης, δεν στερεώνουμε ακόμη τον ανακλαστήρα.
- Φροντίζουμε οι βίδες να είναι στην σχεδόν βιδωμένη θέση τους, όπως έρχονται από το εργοστάσιο (είναι ξεβιδωμένες κατά 1 στροφή σε σχέση με την τέρμα βιδωμένη θέση). Πίσω από τις βίδες υπάρχουν μικρά ελατήρια που πιέζουν την πλακέτα του πομποδέκτη προς τα έξω.
- Τροφοδοτούμε με ρεύμα τον πομποδέκτη. Το ενδεικτικό LED είναι κόκκινο αφού δεν έχουμε ακόμη τοποθετήσει τον ανακλαστήρα.
- Τοποθετούμε τον ανακλαστήρα στην απέναντι, από τον πομποδέκτη, πλευρά του ανοίγματος, και στο ίδιο ύψος με τον πομποδέκτη (συνήθως περίπου 50 cm από το δάπεδο).
- Μετακινούμε το σημείο που “κοιτάζει” ο πομποδέκτης, πάνω-κάτω και δεξιά-αριστερά, βιδώνοντας/ξεβιδώνοντας τις 3 βίδες ρύθμισης, μέχρι η δέσμη φωτός του πομποδέκτη να εστιάσει σωστά στον ανακλαστήρα (οπότε το ενδεικτικό LED του πομποδέκτη θα γίνει σταθερά πράσινο).
- Κλείνουμε το κόκκινο καπάκι του πομποδέκτη, ελέγχοντας εάν ακόμη το LED συνεχίζει να είναι πράσινο (αυτό γίνεται διότι, εάν ξεβιδώσουμε υπερβολικά τις 3 βίδες, το καπάκι “βρίσκει” επάνω στην κλέμα του πομποδέκτη). Καλή ιδέα είναι, με το κόκκινο καπάκι βιδωμένο, να χτυπήσουμε ελαφρά 2-3 φορές τον κορμό του φωτοκυττάρου αλλά και να δοκιμάσουμε εάν η βάση του πομποδέκτη είναι καλά στερεωμένη και δεν μετακινείται εύκολα, ώστε να βεβαιωθούμε ότι ο πομποδέκτης έχει κεντράρει σταθερά και αξιόπιστα τον ανακλαστήρα. Επίσης σιγουρευόμαστε ότι το λάστιχο στεγανοποίησης, περιμετρικά του καπακιού, σφραγίζει σωστά.
Σημειώσεις:
- Όταν επικρατεί σκοτάδι, το σημείο που προσπίπτει η δέσμη φωτός του πομποδέκτη είναι ορατό και έχει ένα αχνό κόκκινο χρώμα.
Ο ανακλαστήρας πρέπει να βρίσκεται σε απόσταση μεγαλύτερη από 1m από τον πομποδέκτη για λειτουργήσουν τα φωτοκύτταρα ασφαλείας. Εάν ο ανακλαστήρας είναι σε μικρή απόσταση από τον πομποδέκτη, το LED του πομποδέκτη θα μείνει κόκκινο ακόμη και όταν “κοιτάει” τον ανακλαστήρα.
.
